Фотоприёмные устройства 0.8 - 4.9 мкм | ИК диапазон |
Фотоприёмные устройства для 3-х спектральных диапазонов:
0.8 - 2.4 мкм (АМР24-YY);
1.5 - 3.8 мкм (АМР36-YY);
1.0 - 4.9 мкм (АМР48-YY).

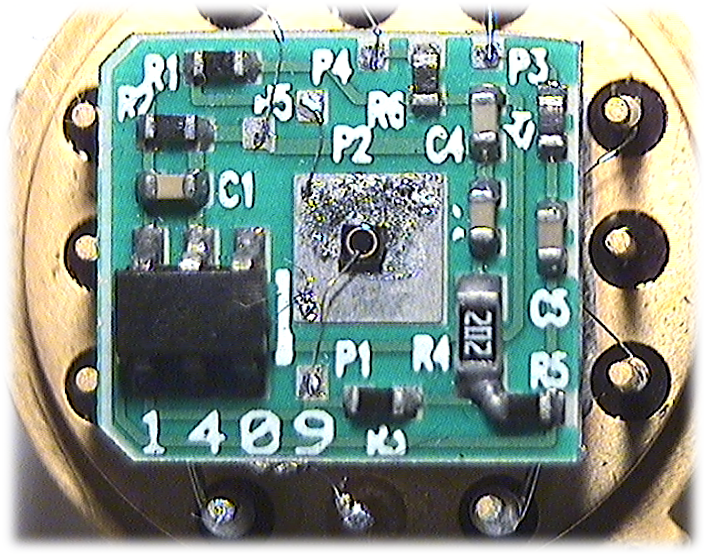

Фотоприёмные устройства (ФПУ) серий АМР24, АМР36 и АМР48 состоят из фотодиода (диаметр фоточувствительной площадки 0.5-2.0 мм) со встроенным предусилителем, однокаскадного термоэлектрического модуля (ТЕС) и терморезистора для контроля температуры фотодиода.
(ФПУ) серий АМР24, АМР36 и АМР48 смонтированы на стандартном корпусе TO-8. По заказу ФПУ могут быть изготовлены с многокаскадным ТЕС.
Основными преимуществами ФПУ АМР24, АМР36 и АМР48 являются миниатюрное исполнение и широкий динамический диапазон. ФПУ позволяют детектировать оптические сигналы в среднем ИК диапазоне с частотой повторения от 150 Гц до 350 кГц.
Основные области применения:
Диодно-лазерная спектроскопия газов и молекул
Системы лазерной дальнометрии и локации в безопасном для органов зрения диапазоне
Системы передачи информации по открытому атмосферному каналу (the free-space optical link)
Системы передачи информации на основе флюоридных волоконных световодов с потерями на уровне 10−2-10−3 dB/km
Мониторинг окружающей среды
Медицина
Дистанционное бесконтактное измерение температуры
Регистрация продуктов горения и взрывов
Фотоприёмные устройства 0.8 - 4.9 мкм | ИК диапазон
| Серия |
Модель |
Диаметр чувствительной площадки, мм |
Корпус |
Диапазон спектральной чувствительности, мкм |
Обнаружительная способность,
D*(λmax,1000,1),
Вт−1·Гц½·см |
| AMP24 |
AMP24-05 |
0.5 |
TO-8 |
0.8 - 2.4 |
(5 - 9)·1010 |
| AMP24-10 |
1.0 |
| AMP24-20 |
2.0 |
| AMP36 |
AMP36-05 |
0.5 |
1.5 - 3.6 (3.8) |
(3 - 6)·109 |
| AMP36-10 |
1.0 |
| AMP48 |
AMP48-03-NS |
0.3 |
2.5 - 4.9 |
(1 - 4)·109 |
| AMP48-03-NS-TEC2 |
| AMP48-05-NS |
0.45*0.45 |
| AMP48-05-NS-TEC2 |
| AMP48-03-WS |
0.3 |
1.0 - 4.8 |
| AMP48-03-WS-TEC2 |
| AMP48-05-WS |
0.45*0.45 |
| AMP48-03-WS-TEC2 |
AMPXX-YY – модель фотоприёмного устройства с фотодиодом PDXX-YY
AMPXX-YY-TEC2 – модель фотоприёмного устройства с фотодиодом PDXX-YY и двухкаскадным термоэлектрическим модулем TEC2
|
|
