ПРИНЦИП РАБОТЫ |
Разработка портативных газоанализаторов и детекторов экологически вредных газов является актуальной задачей, имеющей важное прикладное значение в таких областях, как: охрана окружающей среды, оптимизация промышленных процессов, совершенствование медико-биологических методов, контроль качества продукции, экономия энергии, сырья, и т.д.
В средней инфракрасной области спектра (1.5 - 5.5 мкм) расположены сильные полосы поглощения многих химических соединений, представляющих практический интерес (метан, углекислый газ, пары воды, угарный газ, аммиак и др.)
|
Характеристические полосы поглощения ряда химических соединений представлены ниже: |
CH4
1.65; 2.30 мкм;
3.2 - 3.45 мкм |
CO2
2.00; 2.65 мкм;
4.2 - 4.3 мкм |
H2O
2.6 - 2.85 мкм;
1.86 - 1.94 мкм |
N2
4.0 - 4.54 мкм |
C2H2
2.99 - 3.09 мкм |
HOCl
2.6 - 2.9 мкм |
HCl
3.33 - 3.7 мкм |
NH3
2.27; 2.94 мкм |
C2H4
3.1 - 3.4 мкм |
HBr
3.7 - 4.0 мкм |
OH
2.38 - 2.63 мкм |
NO+
4.08 - 4.44 мкм |
C2H6
3.3 мкм |
HI
2.27 - 2.3 мкм |
H2CO
3.38 - 3.7 мкм |
HNO3
5.74 - 5.98 мкм |
CH3Cl
3.22 - 3.38 мкм |
H2S
3.7 - 4.4 мкм
2.5 - 2.8 мкм |
CO
2.24 мкм;
4.4 - 4.8 мкм |
NO2
3.4 мкм |
OCS
3.45; 4.87 мкм |
HCN
2.94 - 3.1 мкм |
HO
2.73 - 3.1 мкм2 |
SO2
4.0 мкм |
C6H6
2.44 -2.47 мкм
3.17 - 3.33 мкм |
CHBr3
2.39 мкм
3.29 мкм |
C2H4Cl2
3.23 - 3.51 мкм |
C2H2Cl2
2.50 - 2.86 мкм |
C2HCl3
3.22 - 3.25 мкм
4.20 - 4.35 мкм |
H2O2
3.70 - 3.85 мкм
4.17 - 4.35 мкм |
HF
2.33 - 2.78 мкм
4.17 - 4.43 мкм |
C3H8
3.28 - 3.57 мкм |
|
Принцип оптической ИК спектроскопии основан на способности большинства веществ избирательно поглощать инфракрасное излучение. При этом степень поглощения инфракрасного излучения зависит от концентрации вещества в анализируемой среде.

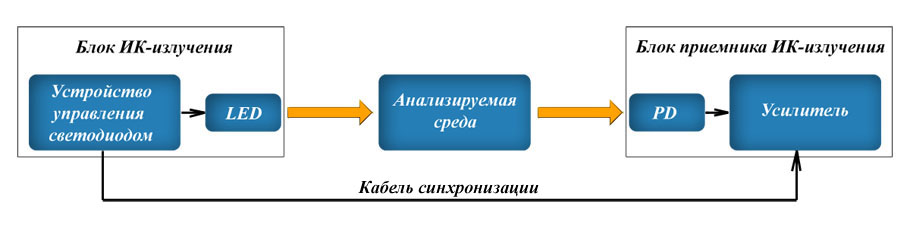

На рисунке представлена принципиальная схема оптического ИК анализатора, состоящая из оптически согласованной системы: блока источника излучения и блока приемника.
|
 |
|
ООО «АИБИ» предлагает стартовые комплекты для анализа газов и жидкостей, разработанные на основе собственной оптоэлектронной продукции (инфракрасных светодиодов и фотодиодов, драйверов и усилителей).
В состав комплекта входит:
-
светодиод (источник модулированного инфракрасного излучения, спектр которого имеет максимум в области одной из характеристических полос поглощения детектируемого вещества);
-
драйвер светодиода (обеспечивает питание светодиода и позволяет выбрать рабочий режим с заданными длительностью импульсов, частотой повторения и величиной тока, а также выдает импульсы синхронизации для усилителя фотодиода);
-
фотодиод (приемник инфракрасного излучения, спектральная характеристика которого «перекрывает» спектр электролюминесценции светодиода);
-
усилитель фотодиода (преобразует фототок в напряжение с последующим усилением, обеспечивает синхронное детектирование полученного сигнала и его индикацию с помощью встроенного LCD-дисплея).
-
кабель синхронизации (позволяет синхронизовать работу усилителя и устройства управления СД)
-
адаптер (блок питания)
При формировании комплектов для анализа конкретных соединений существует возможность выбора приборов различной модификации в зависимости от специфики решаемых задач. Такой подход позволяет индивидуально подходить к потребностям заказчика.
Важным преимуществом комплектов является их «интегральность»: потребитель получает согласованную систему оптоэлектронных приборов, на базе которой возможно успешное решение задач газового и жидкостного анализа для определенных химических соединений. |
