Многоэлементные фотоприёмники | ИК диапазон
|
Компанией ООО «АИБИ» разработаны 2-элементные фотоприёмники. Один элемент фотоприёмника PDMXXZZ является фотодиодом серии PDXX, второй элемент - фотодиодом серии PDZZ. Возможные варианты сочетания элементов представлены в таблице. Изготовление 2-элементных фотодиодов производится по индивидуальному заказу.
|
 |
 |
|

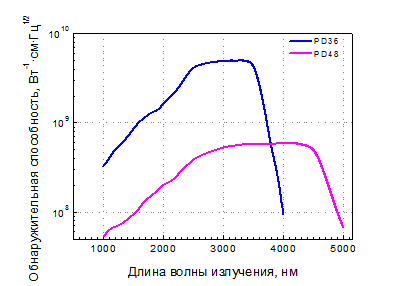

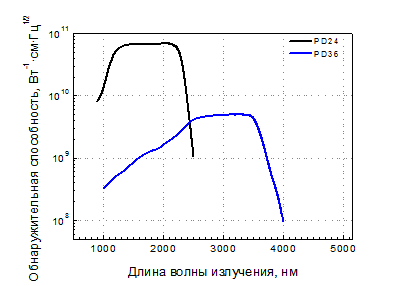

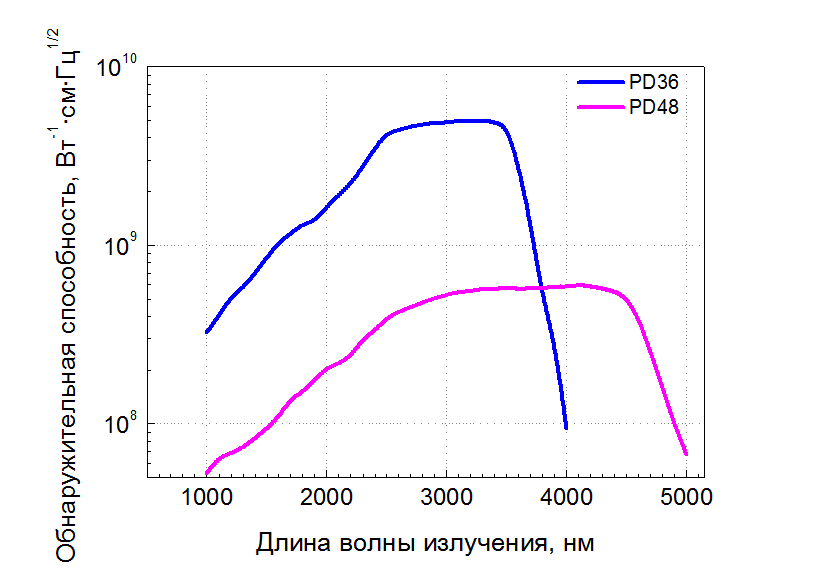

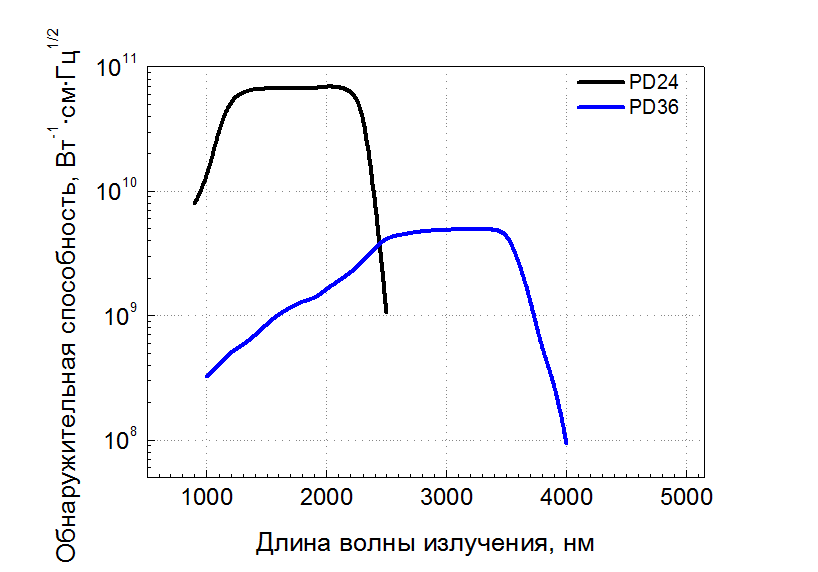

На рисунках представлены спектральные распределения удельной обнаружительной способности 2-элементных фотоприёмников PDM2436 и PDM3648, предназначенных для детектирования оптических сигналов в спектральных диапазонах 0.8 - 3.8 мкм и 1.5* - 4.9 мкм. Фотоприёмник PDM3648 состоит из двух элементов (фотодиодных чипов) - PD36-05 и PD48-05-WS. Каждый из элементов может быть подключен независимо от другого. |
| Двухэлементные фотоприёмники выпускаются для спектральных диапазонов: |
- 0.8 - 3.8 мкм (PDM2436)
- 1.5* - 4.9 мкм (РDM3648)
|
Двухэлементные фотоприёмники | ИК диапазон
| Модель |
Элемент |
Диапазон
спектральной
чувствительности,
мкм |
Диаметр
чувствительной
площадки,
мм |
Максимальная
чувствительность,
А/Вт |
Удельная
обнаружительная
способность,
D*(λmax,1000,1),
Вт−1·Гц½·см |
Корпус |
| PDM2436 |
Фотодиод 1 |
PD24-05 |
0.8 - 2.4 |
0.5 |
1.0 - 1.1 |
(5-9)·1010 |
TO-18
TO-5 |
| Фотодиод 2 |
PD36-05 |
1.5* - 3.8 |
0.5 |
1.0 - 1.2 |
(3-6)·109 |
| PDM3648 |
Фотодиод 1 |
PD36-05 |
1.5* - 3.8 |
0.5 |
1.0 - 1.2 |
(3-6)·109 |
TO-18
TO-5 |
| Фотодиод 2 |
PD48-05-WS** |
1.0 - 4.8** |
0.45*0.45 |
0.6 - 0.8 |
(5-9)·108 |
* на уровне более 10%
** при использовании фотодиодного чипа PD48-05-NS диапазон спектральной чувствительности 2.5 - 4.9 мкм
|
