Фотоприёмники с TEC, TEC2, TEC3
|
Компания ООО "АИБИ" комплектует фотодиоды однокаскадным TEC, двухкаскадным TEC2, а также трёхкаскадным TEC3 термоэлектрическими модулями для стабилизации температурных условий и более глубокого охлаждения в температурном диапазоне −80°C...+25°C. Низкие значения рабочих температур позволяют получить существенно меньший уровень шума и повысить удельную обнаружительную способность D*. Все модели фотодиодов с термоэлектрическими модулями поставляются в корпусах TO-5 (только однокаскадный TEC) и TO-8, а температура фотодиодного чипа может контролироваться терморезистором номиналом 10 кОм при Т=+20°C. В конструкции используется сапфировое входное окно. Мы рекомендуем использовать охлаждение для ИК фотодиодов с диаметром чувствительной площадки более 1 мм, обладающих чувствительностью в спектральном диапазоне 3-5 мкм.
|
| Термоэлектрический модуль |
Корпус |
Рабочий диапазон температур |
| TEC |
TO-5 (TO-39) или TO-8 |
−20°C...+25°C |
| TEC2 |
TO-8 |
−50°C...+25°C |

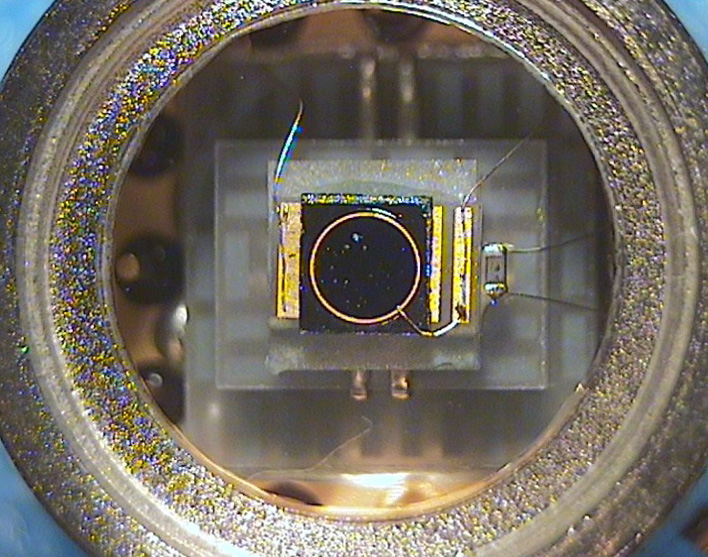

| TEC3 |
TO-8 |
−80°C...+25°C |
|

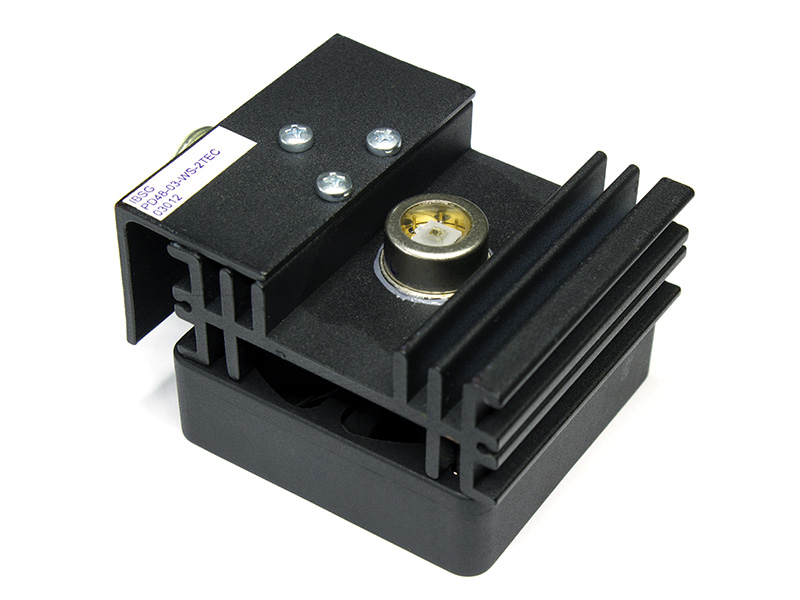

Фотодиод PDXX-YY-TEC2 |
Фотодиод с двухкаскадным термоэлектрическим модулем и радиатором воздушного охлаждения.
|
|

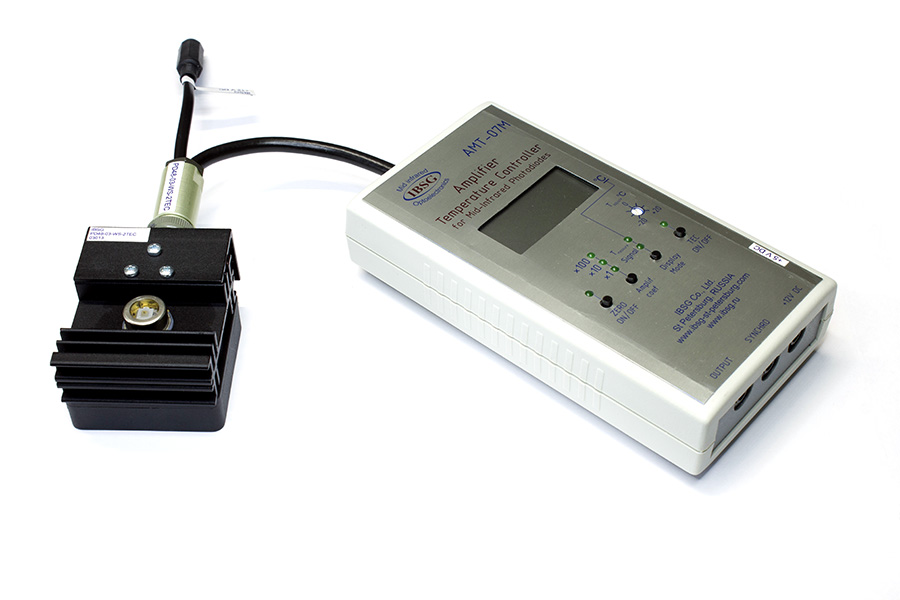

Усилитель AMTD-07M |
Усилитель AMTD-07M предназначен для преобразования выходного модулированного фототока ИК фотодиода в напряжение с последующим его усилением. В устройство встроен термоконтроллер, который позволяет осуществлять управление двухкаскадным термоэлектрическим модулем и измерять температуру чипа в реальном времени. Термоконтроллер может поддерживать рабочую температуру фотодиода от -50°C до +25°C. Коэффициент усиления может варьироваться от 1 до 100. Усилитель имеет аналоговый выход для подключения внешних устройств (селективных усилителей, осциллографов, аналого-цифровых преобразователей и т.д.). На корпусе AMTD-07M имеется вход для синхроимпульса, который подается на встроенный синхродетектор. Постоянный ток с синхродетектора пропорционален сигналу на выбранной частоте измерения. Выходной сигнал в абсолютном выражении отражается на встроенном LCD-дисплее усилителя. Встроенная функция «ZERO» позволяет отсекать постоянную составляющую.
|
|
