Кремниевые фотодиоды с усилителем
|
|
|
- большая активная область ( до 7х7 мм )
- кремниевые фотодиоды для прецизионных измерений от ИК до мягкого рентгена
- герметичный (для диапазона 200-1100 нм) металлостеклянный корпус
- повышенная защищенность входных цепей от электромагнитных помех
| Модель |
Спектральный диапазон (нм) |
Активная области (мм) |
Усиление (В/А) |
Временные характеристики |
Uout (peak-peak) темн. (мВ) |
Uout темн. (мВ) |
Напряжение питания (В) |
Потребление тока(мA) |
Rjhgec(мм) |
| ФПУ1-153 |
190-1100 |
Ø7 |
109, 108,107 |
100 Гц (-3дБ) |
20 |
±10 |
от ±2.5 до ±13 |
1 |
21.85х19.35х5.3 * |
| ФПУ-100 |
280-1100 |
Ø2.5 |
2000 |
100 МГц (-3дБ) |
10 |
±10 |
±5 и -50 В смещение диода ФДУК-1УСТ |
30 |
текстолит 21х29 с разъемом SMA (50 Ом) |

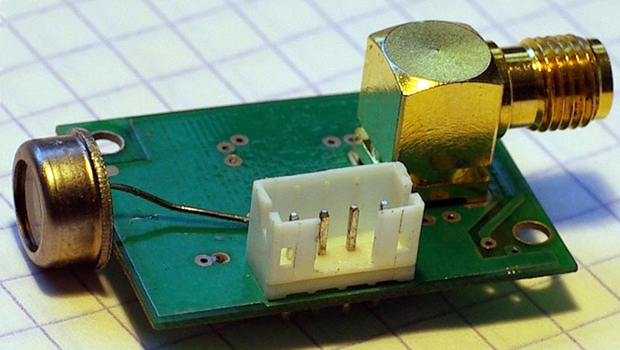

| ФПУ100-1 |
190-1100 |
Ø1.2 |
4400 |
t(нараст) <1.5 нс |
<15 |
±20 |
±5 и 30В смещение диода ФДУК-1УСТ |
30 |
текстолит 23х36.7 с разъемом SMA (50 Ом) |
| ФПУ4ТО5 |
190-1100 |
Ø1.2 |
1x107, 1x105 |
t(нараст) 22 мс t(нараст) 0.2 мс |
20 |
±15 |
от ±2.5 до ±13 |
1 |
TO-5 |
* - Корпус 153-15-2 (14 выводов 1 корпусной )
|
|
 |
 |
